超音波カッターの仕組み(刃物編)

刃物の材質

  • 弊社の刃物の材質は「ハイス鋼」と「超硬」があります。
  • 超硬刃はハイス刃に比較して、剛性も高く耐久性もありますが、重いため振動子にとっては負担が大きくなります。
  • 刃物の厚さは0.4mm~2.0mm程度まであります。

 ※薄い刃物はよく切れますが、曲がりやすく折れやすくなります。厚い刃物は曲がりにくく折れにくくなりますが、切れ味は劣ります。



刃物の形状について

  • 「SONOFILE」に使用する刃物の形状は、軸方向によく振動するように設計されています。また、発振器もその状態で最適に制御できるように調整されています。刃物やホルダを違う形状のものに自由に変更することはできません。
  • 刃物、その他の形状変更については必ず弊社と相談の上、決定してください。※弊社製品以外の刃物、工具類を使用した場合には一切の保証は致しません。ご注意ください。


標準形状の刃物

標準より短い刃物

標準より長い刃物



特注対応

  • 標準品で適切な刃物がない場合、特注対応も行っています。
  • 振動解析、実際の振動状態を確認しながら設計を行い、ユーザー様と相談しながら最適な刃物をご提案します。


<<最適化前>>

<<最適化後>>



<<最適化前>>

左右の振れが大きく、異音が発生したり、刃先が割れて飛んだりする可能性があります。また、振動子の故障につながる恐れもあります。

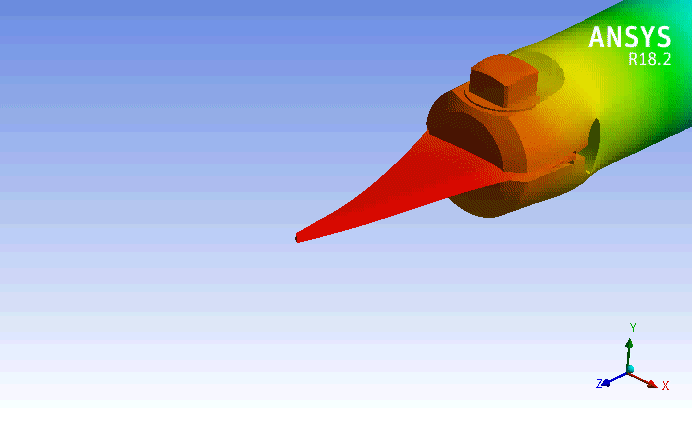

<<最適化後>>

左右の振れが抑えられ、安定した振動をします。
